تمتلك العديد من العلامات التجارية الكثير من المعجبين لأجهزة الكمبيوتر، ولكن ما تشترك فيه جميعًا هو أن موصلاتها عبارة عن 4 أو 3 دبابيس. نخبرك عن سبب وجود هذين النوعين من موصلات المروحة وما هي الاختلافات بين المراوح ذات الموصلات ذات 4 طرف و 3 طرف.
سنشرح هذا بالتفصيل لاحقًا، لكن الاختلاف الرئيسي بين المراوح ذات الثلاثة أطراف و 4 طرف هو أن المراوح ثلاثية الأطراف لا يمكنها التحكم تلقائيًا في سرعة دورانها، على الرغم من أنها تستطيع فعل ذلك بالجهد الكهربي. أي، كلما قل الجهد الذي نطبقه عليهم، كلما كان دورانهم أبطأ، لكن لهذا سنحتاج إلى ريهوبوس أو وحدة تحكم في المروحة أو نوع من المنظم عبر البرنامج.
في المقابل، تتمتع المراوح ذات 4 دبابيس بالتحكم في PWM، مما يعني أن المذربورد (مذربورد) يمكنها التحكم تلقائيًا في سرعتها بناءً على درجة حرارة النظام أو عبر منحنى يمكننا تهيئته مرة أخرى عبر البرنامج. دعونا نرى ما هي الأسباب.

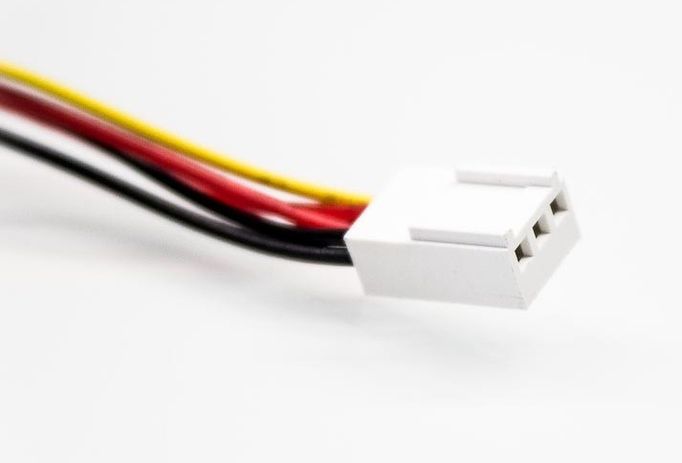

مروحة تبريد 3 دبابيس
الاختلاف المادي هو أن 4 دبابيس به دبوس آخر، ولكن على عكس ما يعتقده الكثيرون، فإنه لا يضيف موصلًا آخر للتحكم في السرعة، بل يزيل واحدًا ويضيف اثنين. دعونا نرى ذلك بشكل أوضح مع بعض الرسوم البيانية. هذا هو موصل ثلاثة دبابيس.
يستخدم موصل المروحة ذو 3 دبابيس ثلاثة ألوان مختلفة. يتوافق اللون الأسود مع الموصل الأرضي، بينما يمثل اللون الأحمر المكان الذي يسحب فيه الكهرباء ويدعم جهدين حتى يعمل. اللون الأصفر هو مقياس سرعة الدوران، والذي يسمح بقياس السرعة على الرغم من أنه لا يمكن التحكم فيها.
الطريقة الوحيدة للتحكم في سرعة المروحة بموصل ذي 3 دبابيس هي عبر مقياس الجهد، سواء كان جهازًا ماديًا أو تحكمًا رقميًا. الأول، على سبيل المثال، ريهوبس الذي يتحكم ببساطة في الجهد الذي يتم توصيله إلى المروحة ويمكنه تغيير سرعته بناءً على ذلك (لاحظ أن المروحة ذات الموصل ذي 3 دبابيس تعمل دائمًا بأقصى طاقتها، ولكن هذا لا يزال يعتمد على مقدار الجهد المطبق).
الطريقة الثانية أكثر تعقيدًا بعض الشيء لأنها تعتمد على قدرة المذربورد (مذربورد) على تغيير الجهد الذي توفره لموصلات المروحة ذات الثلاثة أطراف التي نربطها بها. لإعطاء مثال يعرفه الجميع، هناك بعض البرامج مثل SpeedFan الشهير، والتي يمكن أن تساعدنا في إعداد سرعة تشغيل المعجبين حتى لو لم يكونوا PWM، إذا كانت المذربورد (مذربورد) تسمح بذلك.
على أي حال، عدد قليل جدًا من المعجبين اليوم لديهم موصلات ثلاثية الأطراف، وتلك التي لا تزال في الواقع تميل إلى الدوران بسرعة بطيئة إلى حد ما تصدر ضوضاء قليلة، لذا فإن التحكم في سرعة التشغيل يكاد يكون غير ضروري.
وبالمثل، كما أوضحنا للتو، هناك دائمًا احتمال وجود ريهوبوس أو وحدة تحكم في المروحة لتتمكن من تغيير سرعتها يدويًا، ولكن من الواضح أن هذه الأجهزة عادةً ما يكون لها تنسيق 5.25 بوصة وتختفي هذه الفتحات.

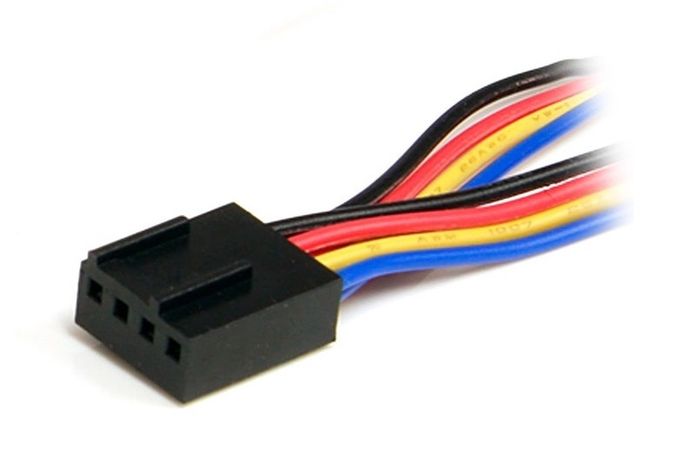

مروحة تبريد 4 دبابيس
كما ترى، بهذه الطريقة يمكننا تهيئة المروحة للعمل بالسرعة التي نريدها عند الوصول إلى درجة حرارة معينة، مما يمنحنا مزيدًا من التحكم أو الأداء متى أردنا ذلك. بالطبع، هذا ممكن فقط مع البرامج المتوافقة مع المعجبين لدينا، لذلك نظرًا لأن المروحة هي PWM، فلن تكون متوافقة مع جميع برامج التحكم.
المشجعين لديهم شق على جانب واحد من الرأس لذلك لا نخطئ عند ربطهم. يحتوي كلا النوعين من الموصلات على هذا الشق، ولكن يوجد في الموصلات ذات 4 دبابيس على جانب واحد، لذلك يمكننا توصيل كلا المراوح بموصلات ذات 3 دبابيس بموصلات ذات 4 دبابيس ومراوح بموصلات 4 دبابيس إلى 3 دباببيس.
لهذا السبب تعمل دائمًا بسلاسة بغض النظر عن عدد الدبابيس الموجودة على الموصلات على المذربورد (مذربورد) أو نوع المراوح التي تستخدمها. الجانب السلبي الوحيد هو أنه إذا قمنا بتوصيل مروحة بموصل ذي 4 دبابيس برأس 3 دبابيس، فسيخرج السلك الأزرق وبالتالي نفقد قوة التحكم.
