يعرف أي مستخدم قام ببناء كمبيوتر على الإطلاق أنه لدعم نقل الحرارة، من الضروري وضع معجون حراري أو وسادة حرارية بين المعالج والمشتت الحراري. هناك العديد من الأساليب لتطبيق المعجون الحراري، ولكن ماذا يحدث إذا وضعت كمية كبيرة جدًا أو قليلة جدًا من المعجون الحراري؟ في هذه المقالة سوف نخبرك كيف أن المبالغة في استخدام العجينة الحرارية تؤثر على درجة حرارة المعالج.

لا يكون سطح الغطاء المعدني للمعالج، المسمى بالموزع الحراري المتكامل (IHS)، ولا سطح قاعدة المبدد الحراري مسطحًا تمامًا، لذلك من أجل إجراء نقل جيد للحرارة، من الضروري استخدام معجون حراري، مركب خاص غير موصل. لكنها تتمتع بخصائص جيدة جدًا لتوصيل الحرارة مما يساعد المبدد الحراري على إخلاء الحرارة الناتجة عن المعالج بشكل فعال. إذا تم استخدام مركب حراري أقل، فسيكون هناك الكثير من المساحة الفارغة بينهما، مما يمنع نقل الحرارة بكفاءة. ولكن ماذا يحدث إذا تم استخدام المركب الحراري أكثر أو أقل؟

Table of Content Hide
1 ما هي كمية المعجون الحراري التي يجب وضعها على المعالج؟
2 ما هو تأثير المبالغة في ذلك؟
2.1 معجون حراري أكثر من اللازم
2.2 القليل من المعجون الحراري

ما هي كمية المعجون الحراري التي يجب وضعها على المعالج؟

لمعرفة ما إذا كنت تستخدم كمية كبيرة جدًا أو قليلة جدًا من المعجون الحراري، فأنت بحاجة إلى معرفة الكمية المناسبة من المعجون الحراري. الخيار المثالي هو تطبيق طبقة رقيقة جدًا بقدر الإمكان (لأن القمم والوديان على IHS والمبدد الحراري ليست كبيرة حقًا)، ولكن هذا متجانس تمامًا ويغطي كامل سطح IHS.

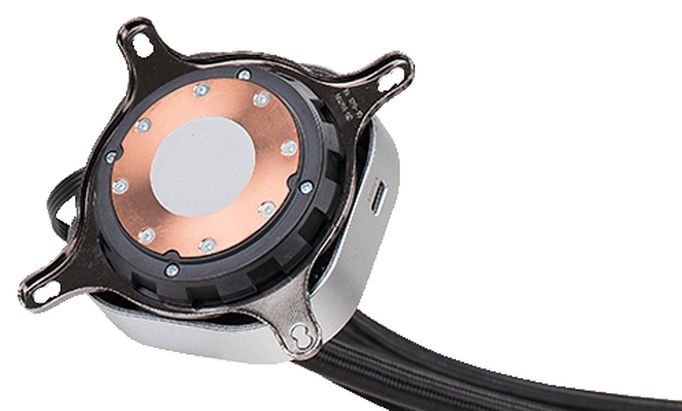

مثال على المقدار الصحيح من المعجون الحراري الذي يجب أن نطبقه على خافضات الحرارة المطبقة مسبقًا (خاصةً AIOs للتبريد السائل)، يمكنك رؤية شكل وسمك الطبقة، وهو مثالي.

المعالج معجون حراري -1

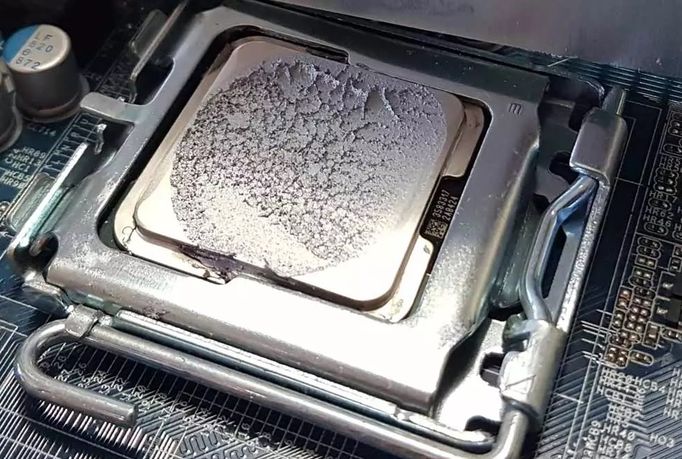

طريقة واحدة لمعرفة ما إذا كنت قد وضعت الكثير من المعجون الحراري هي وضع المشتت الحراري فوق IHS الخاص بالمعالج وتشديده لرؤية المعجون الحراري يبرز من الحواف. في الصورة النموذجية أدناه، يمكنك أن ترى أن المعجون الحراري يتم تطبيقه بشكل غير متجانس، ويتسرب أيضًا من كلا الجانبين عند تثبيت غرفة التبريد.

المعالج الحرارية لصق خارج المقود

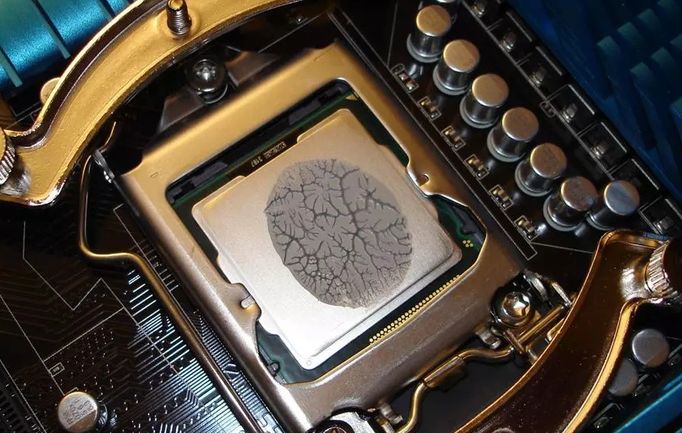

الأمر الأكثر تعقيدًا هو معرفة ما إذا كنت قد قمت بتطبيق القليل جدًا من المعجون الحراري على المعالج، ولكن إذا وجدت أن هناك فجوات عند وضع الطبقة الأولى ولم يتم توزيعها بالتساوي، فستكون لديك فكرة واضحة عنها. أيضًا، عن طريق تثبيت غرفة التبريد ثم إزالتها، ستتمكن من معرفة ما إذا كان التتبع الذي يتركه صحيحًا أم غير متساوٍ، كما في المثال أدناه.

المعالج معجون حراري أقل تطبيق

ما هو تأثير المبالغة في ذلك؟

بمجرد شرح ما سبق، سنرى تأثير وضع الكثير من المعجون الحراري أو القليل جدًا منه على درجة حرارة تشغيل المعالج، لأنه كما يمكنك أن تتخيل، يمكن أن يختلف الأداء الحراري بشكل كبير.

معجون حراري أكثر من اللازم

تحتوي معظم خافضات الحرارة على أقصى ضغط يمكن تطبيقه على IHS الخاص بالمعالج لأن خيوط الدبابيس عادةً ما تحتوي على سدادة لتجنب إتلاف المعالج عند إحكام ربطه كثيرًا. هذا يعني أن المسافة الصغيرة جدًا بين IHS وقاع المبدد الحراري هي نفسها دائمًا وبالتالي من المستحيل، على سبيل المثال، وجود طبقة بسماكة 1 مم بين كلا المكونين. هذا يعني أنه بغض النظر عن مقدار المعجون الحراري الذي تقوم بتطبيقه، إذا قمت بتثبيت غرفة التبريد بشكل صحيح، فلن يكون هناك أي تأثير سلبي على درجة حرارة المعالج (نعم، يوصى بتنظيف جميع المعجون الحراري المطرود تمامًا).

ستتغير الأمور إذا كان لدينا طبقة كبيرة من المعجون الحراري بين IHS في المعالج وقاع غرفة التبريد. لتحديد هذا التأثير، نحتاج إلى معرفة إجمالي 3 قيم:

  • الموصلية الحرارية للمعجون معبراً عنها بـ W / mK
  • مساحة المعالج بالمتر المربع.
  • سمك طبقة العجينة الحرارية بالمتر.

ستكون الصيغة: R لصق = (سمك / منطقة) × (1 / التوصيل الحراري)

لنأخذ مثالاً لنرى ذلك بشكل أفضل. لنفترض معجون حراري بمعالج Intel socket 1151 (أبعاده 29.5 × 29.2 مم وبالتالي مساحته 0.0008614 م 2) بموصلية 12.5 وات / م كلفن ونضع معجونًا حراريًا بسماكة 1 ملم، ومن الواضح أننا ‘ إعادة وضع الكثير. في هذه الحالة، سيكون لدينا القيمة Rpaste = (0.001 / 0.008614) x (1 / 12.5) = 2.66. الآن، إذا كررنا العملية الحسابية بسمك 0.1 ملليمتر، فإن القيمة التي تعطينا هي 1.45، وبالتالي فإن نقل الحرارة سيكون أفضل بكثير.

القليل من المعجون الحراري

إذا وضعت القليل جدًا من المعجون الحراري على المعالج، فسوف ينتج عن ذلك مناطق أكثر سخونة من غيرها حيث ستكون هناك فجوات، وبالتالي فإن ملامسة IHS مع غرفة التبريد ليست مثالية. سيختلف التأثير على درجة الحرارة اعتمادًا على المعالج وموقع القالب وحجمه وشكله، ولكن بشكل أساسي سيكون لديك ارتفاعات في درجة الحرارة يمكن أن تكون خطيرة بدرجة كافية في معظم الحالات لتسبب أنظمة حماية درجة حرارة المعالج في تشغيل الكمبيوتر وإيقاف تشغيله.

كما قلنا سابقًا، فإن الوضع المثالي هو تطبيق طبقة رقيقة جدًا من المعجون الحراري المتجانس فوق IHS الخاص بالمعالج. وهي تتكون من وضع حبة من المعجون الحراري في منتصف المعالج والسماح للضغط بالانتشار على كامل السطح عندما نضع المعالج. ما هو واضح هو أنه إذا قمت بتطبيق الكثير من المعجون الحراري، فإن التأثير الأكبر الذي ستحصل عليه هو أنه سيتسرب من الجوانب وعليك تنظيفه، ولكن بشكل عام ليس له أي آثار ضارة من حيث درجة حرارة التشغيل.

ومع ذلك، إذا كنت تقصر أثناء تطبيق المعجون الحراري، فقد تجد آثارًا ضارة على درجة الحرارة، لذلك في هذه الحالة يجب أن تفضل تطبيق ما يكفي بدلاً من وضع غير كافٍ. أيضًا، نود أن نذكرك أنه من المهم تنظيف المعجون الحراري لإعادة تطبيقه، لأنه بمرور الوقت يفقد قدرته على تبديد الحرارة، وهو أمر مهم بشكل خاص إذا كان لديك معالجات عالية الجودة وتقوم بتشغيل تطبيقات عالية الأداء مثل ألعاب.
